屏蔽控制電纜技術參數

屏蔽控制電纜適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線。

屏蔽控制電纜特點及用途

本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。

屏蔽控制電纜特性

1、交流額定電壓：U0/U 450/750KV
2、zui高工作溫度：聚全氟乙丙烯(F46)絕緣不超過200℃ 可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3、zui低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃；氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
4、屏蔽電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5、電纜允許彎曲半徑：非鎧裝電纜zui小為電纜外徑的6倍，銅帶屏蔽或鋼帶鎧裝電纜zui小為電纜外徑的12倍，氟塑料絕緣和護套電纜zui小為電纜外徑的8倍。

屏蔽層的作用

1、屏蔽層是隔絕外部電磁波，避免干擾屏蔽層內的控制電路，確保控制電路與信號的穩定可靠，正常工作。
2、蔽層可以起到一定的漏電保護作用。如果電纜在使用過程中產生破損，產生漏電現象，屏蔽層則可以將泄露出來的電流引至接地線，起到了一定的安全保護的作用。同時，也有保護電纜導體的作用。

屏蔽控制電纜型號

按照應用領域屏蔽控制電纜型號可以分為2種：柔性屏蔽控制電纜和高柔性屏蔽控制電纜。

柔性屏蔽控制電纜用于固定安裝，高柔性屏蔽控制電纜用于移動使用。如來回往復運動的電纜拖鏈盒中，需選用高柔性屏蔽控制電纜來作為拖鏈電纜。

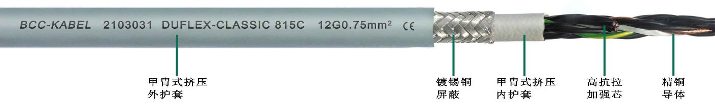

屏蔽控制電纜組成結構及技術參數

導體：精細無氧裸銅絲，多股絞合，符合GB/T3956(VDE0295/IEC60228) Class5或Class6標準

絕緣：高強度改性PVC或進口PE材料，顏色區分（可以根據客戶要求來定制生產）

內護套：高強度特種復合護套專用材料（不同型號有所差別）

屏蔽：鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上，可有效防止來自內部和外部的干擾（不同型號有所差別）

外護套：高強度改性PVC或進口PUR材料

護套顏色：灰色，黑色（可根據客戶要求定制其他顏色）

額定電壓：≥0.5mm，300/500V；

測試電壓：2500V

使用溫度范圍：固定安裝：-40℃~80℃；移動使用：0℃~70℃

彎曲半徑：固定安裝：5X電纜外徑；移動使用：7.5X電纜外徑

問
拖鏈電纜使用壽命是電纜的耐彎折次數嗎？

答
以電纜的耐彎折次數作為拖鏈電纜使用壽命并不科學，同一根高柔性電纜，若在雕刻機上可使用上千萬次，貼片機上可使用上億次。以哪個設備上的耐彎折次數作為拖鏈電纜使用壽命呢？其實兩種情況都屬于特例，不具代表性。特定條件下得出的拖鏈電纜耐彎折次數不能作為電纜的壽命。
問
通過電纜軟硬能夠判別拖鏈電纜好壞嗎？

答
確切的說，通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準，它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠?qū)崿F(xiàn)的。
